Objetivo

Cargar revisiones de planos existentes en la herramienta Planos de un proyecto en Procore.

Contexto

Si ya ha cargado planos en un proyecto de Procore y tiene que cargar revisiones, las cargará de la misma manera como suele cargar planos en la herramienta Planos. Cuando cargue revisiones de planos en un proyecto, Procore reconocerá el número de plano como duplicado de uno que ya ha cargado y lo marcará como revisión del plano ya existente. La revisión de plano aparecerá automáticamente en el historial de revisiones del plano ya existente.

Temas a considerar

  • Permisos de usuario necesarios:
  • Información adicional:
    • Los planos deben cargarse en el formato de archivo PDF. El archivo PDF debe ser la versión 1.6 o posterior.
    • Puede cargar un plano con el mismo número de revisión o letra siempre que uno de los siguientes campos sea único: Nombre del juego, Fecha del plano o Fecha de recepción. Consulte ¿Puedo cargar planos con la misma revisión?
    • Las anotaciones añadidas a la capa privada o personal y publicada de una revisión de plano anterior se conservarán y heredarán en las revisiones de planos nuevas. Si añade anotaciones a la revisión anterior después de cargar una revisión más reciente, no se añadirán a la revisión nueva.
    • Los bocetos no se transferirán a una nueva revisión al cargarlos.
    • Se envían correos electrónicos de notificación al terminarse de procesar la carga. Consulte ¿Quién recibe una notificación de actualizaciones en la herramienta Planos?
    • Si la carga del plano falla, podría deberse a que un archivo esté cifrado, protegido con contraseña o dañado. Consulte ¿Por qué no puedo cargar mis planos?

Vídeo



El contenido del vídeo puede no reflejar con exactitud el estado actual del sistema, y/o puede estar desfasado.

Pasos

  1. Vaya a la herramienta Planos del proyecto.
    Nota: Si su proyecto utiliza áreas de planos, abra el área de planos en la que desee cargar los planos.
  2. Haga clic en Cargar planos.
  3. Adjunte uno o más archivos PDF de plano:
    Sugerencia Asegúrese de que los planos tengan el mejor formato para el OCR. Consulte ¿Cómo puedo mejorar la precisión de OCR en mis planos?
    • Para adjuntar archivos desde el ordenador:
      1. Debajo de Mi ordenador en la ventana:
        • Arrastre y suelte uno o varios archivos en el cuadro gris "Arrastrar y soltar".
          O BIEN
        • Haga clic en Adjuntar archivos para buscar uno o más archivos y seleccionarlos.
    • Para adjuntar archivos desde la herramienta Documentos del proyecto:
      1. Haga clic en Documentos en la ventana.
      2. Marque la casilla junto a la carpeta de la que desee adjuntar archivos.
  4. Rellene la siguiente información según sea necesario:
    Nota: Un asterisco (*) indica un campo obligatorio.
    • Juego*. Elija si desea cargar los planos en un juego nuevo o existente.
      • Para seleccionar un juego existente:
        1. Haga clic en el menú desplegable.
        2. Seleccione el nombre de un juego existente.

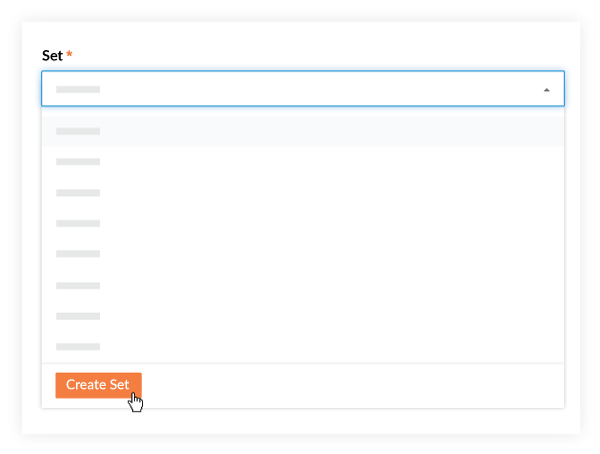

      • Para crear un nuevo juego:
        1. Haga clic en el menú desplegable.
        2. Escriba un nombre para el nuevo juego en el campo de búsqueda.
          Nota: El nombre del juego de planos debe tener menos de 100 caracteres.
        3. Haga clic en Crear juego.
    • Fecha del juego. Se trata de la fecha en la que el arquitecto envió el juego de planos.
      • Si se añade a un juego existente, Procore completa este campo automáticamente.
      • Si crea un juego nuevo, haga clic en el campo para seleccionar una fecha del calendario.
    • Fecha de plano predeterminada: indica la fecha en que se han creado los planos. La fecha seleccionada aquí aparecerá como "Fecha del plano" en todos los planos del juego.
      Importante Esta fecha se utilizará para determinar el orden en el que aparecen las nuevas revisiones del plano. Por ejemplo, si esta fecha del plano es más reciente que la fecha de las revisiones anteriores del plano en Procore, este juego de revisiones del plano se mostrará como el más actual. Puede reordenar manualmente las revisiones y cambiar los números de revisión más adelante si es necesario. Consulte Revisar y confirmar planos.
      • Haga clic en el campo para seleccionar una fecha del calendario.
    • Fecha de recepción predeterminada. Indica la fecha en que un plano fue recibido o emitido por el creador de los planos. Por ejemplo, tal vez quiera capturar la fecha en que se recibió el plano de parte de un arquitecto.
      • Haga clic en el campo para seleccionar una fecha del calendario.
    • Opciones avanzadas. Haga clic en el símbolo de intercalación caret-icon.png junto a Opciones avanzadas para expandir las siguientes opciones.
      • Revisión de plano. Si su juego tiene un número o una letra de revisión de plano predeterminado, puede introducirlo aquí. La revisión introducida aquí se establecerá como la "Revisión" en todos los planos en esta carga. Esto se hace así cuando se conoce la revisión y coincide para todos los planos en la carga. Si no se especifica una revisión predeterminada, Procore utilizará el número de plano para determinar la revisión.
      • Número de plano:
        • Contiene revisión. Marque la casilla si los números de plano de este juego tienen un número decimal seguido de 2 dígitos al final (por ejemplo, A203.01). El número estará separado por el decimal. Por ejemplo: la primera parte se convierte en el número del plano (por ejemplo, A203) y la parte que sigue al decimal se convierte en la revisión (por ejemplo, Rev 01). Este número o letra de revisión aparecerán en la página de lista de planos después de la carga y en el campo "Revisión" en la herramienta Planos.
        • Obtener del nombre de archivo. Marque la casilla si desea que Procore extraiga el número y el título de un plano individual basado en el nombre del archivo. Esto evitará el OCR y dará como resultado una mayor precisión en el nombre de sus planos.
          ¡Importante!
          • Es importante que el nombre del archivo coincida exactamente con el siguiente formato: Number_Title.pdf
          • Si no hay un carácter de subrayado entre el número y el título, todo el nombre del archivo se convierte en el número de plano.
      • Idioma del plano. El OCR de Procore puede escanear planos en inglés, francés y español. El idioma de sus planos se selecciona automáticamente según la configuración regional del proyecto o la empresa, pero puede seleccionar otro idioma en el menú desplegable si los planos están en otro idioma. Consulte ¿Puedo cambiar el idioma en el que Procore escanea los planos?
  5. Haga clic en Procesar.
    Nota: El indicador de progreso muestra el estado de la carga en el panel derecho. Cuando se complete la carga, recibirá un correo electrónico de notificación.
  6. Una vez finalizada la carga, Haga clic aquí para revisar.


    Nota:
    • Si los números de plano son los mismos, el OCR de Procore reconocerá automáticamente los campos Número de plano, Título y Disciplina.
    • Si el plano tiene el mismo número que otro plano en la misma área, Procore completará automáticamente el resto de la información, incluido el siguiente número de revisión (en secuencia con la última revisión cargada con ese número).
