¿Cómo puedo mejorar la precisión del OCR en los planos?

  1. Última actualización
  2. Guardar como PDF

Cuando carga nuevos planos en un proyecto, Procore puede rellenar automáticamente los campos Título, Número y Disciplina mediante la tecnología de reconocimiento óptico de caracteres (OCR)  para ayudar a acelerar el proceso de carga y revisión. Consulte ¿Qué campos puede rellenar automáticamente Procore al cargar planos?

Para mejorar la precisión de esta tecnología de reconocimiento de caracteres, le recomendamos que configure sus dibujos basándose en las siguientes directrices.
Nota: Haga clic en un enlace de abajo para ver las directrices de ese tema.

Formato de plano

  • Los planos deben estar en formato PDF.
  • Los PDF deben contener todos los formatos vectoriales. Consulte ¿En qué se diferencia el contenido rasterizado del contenido vectorial en los archivos PDF?
  • Los planos deben tener una orientación horizontal.
  • Notas importantes para los usuarios de AutoCAD:
    • Para crear en un PDF de AutoCAD texto que se pueda seleccionar y donde se puedan realizar búsquedas:
      • Utilice una fuente TrueType.
      • No altere el texto de la fuente original, como cambiar el ancho (tiene que ser 1.0) u otras opciones de estilo.
      • Asegúrese de que el valor de la coordenada Z del texto sea cero.
    • Los usuarios de AutoCAD deben desactivar la función "text as comments" antes de publicar un PDF para su uso en Procore. La exportación de sus dibujos como PDF con esta función activada podría afectar al OCR de la herramienta Dibujos de Procore.
      Nota: Para desactivar la función, vaya a la línea de comandos de AutoCAD. Introduzca EPDFSHX y cambie el valor a cero (0). Ver El texto del dibujo aparece como comentarios en un PDF creado por AutoCAD.

Ubicación del bloque de plano

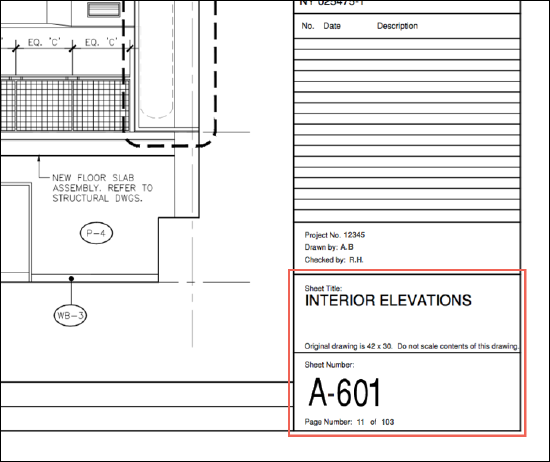

  • Asegúrese de que el número de dibujo se encuentra en la esquina inferior derecha con el título cerca.
    Nota: Vea la imagen de abajo y haga clic para verla más grande.

ideal drawing block location.png
(Haga clic para ver la imagen en tamaño más grande)

Texto de bloque de plano

  • Formato:
    • Utilice etiquetas para el título y el número de plano (por ejemplo, "Título de la hoja:" y "Número de la hoja:").
    • El número y el título del plano tienen que ser más grandes que el resto del texto del bloque de título.
    • Utilice una fuente Sans-Serif simple, como Arial o Helvetica (o cualquier fuente UTF8).
    • Es mejor tener el texto horizontalmente. Sin embargo, el título puede estar vertical.
    • Se recomienda integrar fuentes en los archivos PDF al guardarlos, para que se vean como se espera cuando se abran en otros programas.
  • Título:
    • Cuando sea posible, intente que el título esté en una sola línea.
    • Los títulos deben tener menos de 255 caracteres.
    • OCR solo reconoce palabras de diccionarios de inglés, español, francés y alemán.
  • Número:
    • Ponga el número de plano en la parte inferior derecha con el título cerca.
    • No use palabras deletreadas en el Número. (por ejemplo, "Plano número uno")

ideal drawing block text.png
